用一篇文献为例（J Clin Invest. 2015;125(7): 2707-2720），讲讲13分文章中的一张柱形图和折线图的组合图如何制作。

文章超过10分，数据量自然不少，小图排布是极有讲究的：

细节1：利用空间，分清主次

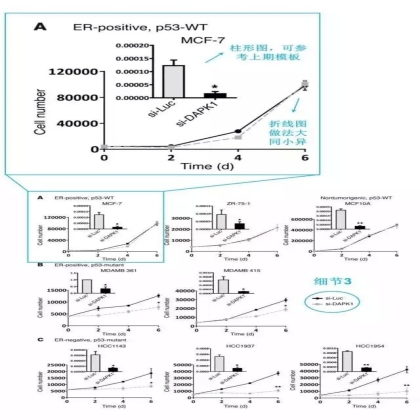

这里8个折线图对应8个柱形图。柱形图代表基因的敲减效率，是辅助数据；折线图代表基因敲减后的细胞功能表型。所以，辅助的柱形图是放在主要的折线图的内部。

细节2：方方正正，横平竖直

这里面每个图的横坐标和纵坐标，都在一条线上。图中的字母A、B、C也是在一条竖线上。

细节3：重复标注，精简明了

8个折线图中□和●表示的含义相同，所以在空白的地方显示一次即可。

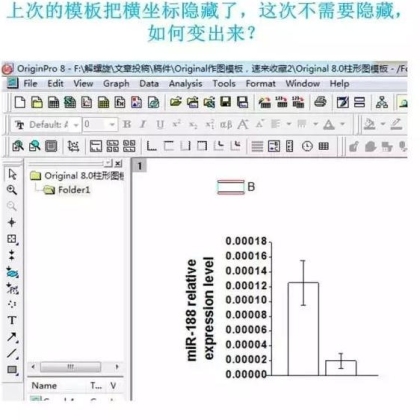

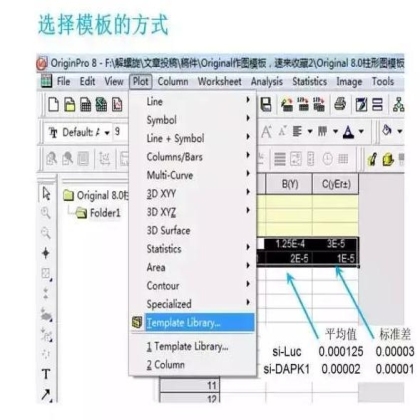

先准备柱形图的素材，确定数据排列方式，如下图所以，点击Plot选择上次存储的模板，出现最原始的图。

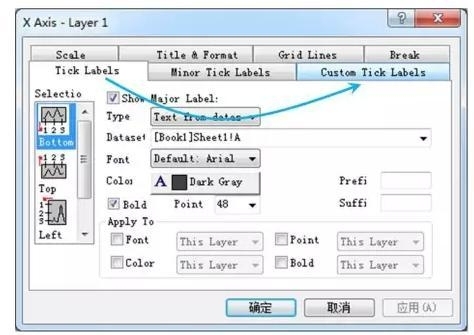

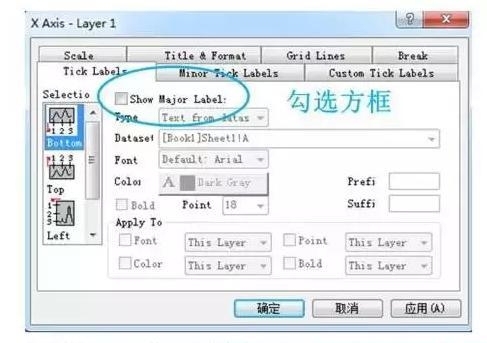

点击纵坐标（上图中那一堆小数点数字的地方），跳出来如下界面，选择Bottom（底部横轴），将Show Major Label的方框，勾选上，横坐标就有了。把模板中的纵坐标标题和上面的柱子标志，删除，柱形图完成，还有点意思吧。

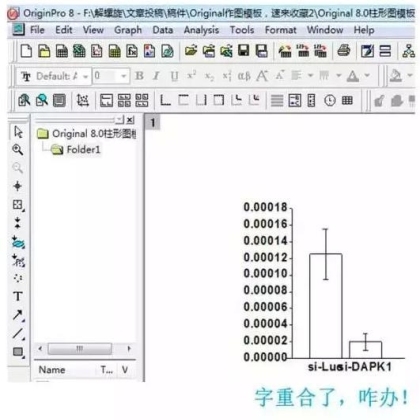

对比发现，文献中横坐标是倾斜的。因为图比较小，表示组别的si-Luc和si-DAPK1如果不倾斜，就会像上图一样发生重叠，很不美观。

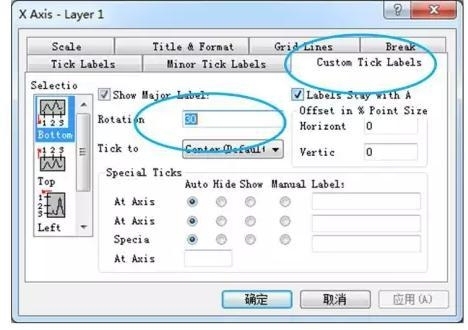

咱们继续变出来。点击横轴（si-Luc所在的位置）跳出上图中一模一样的框。选择Custom Tick Labels界面，在Rotation的框中选择30，表示旋转30度。

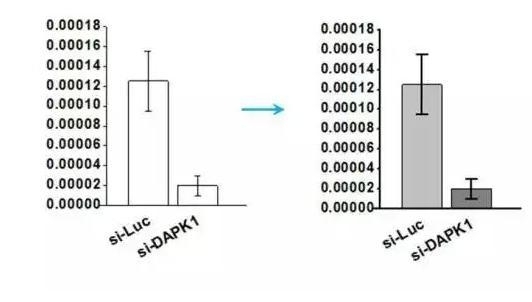

作出的图，如下方左图。调整坐标轴的线的粗细和Bar的宽度和粗细，调节柱子颜色，得到下方右图这个跟文献很接近的柱形图。保存为模板，可以用来做剩余的7个柱形图。保存方法参见上期文章。

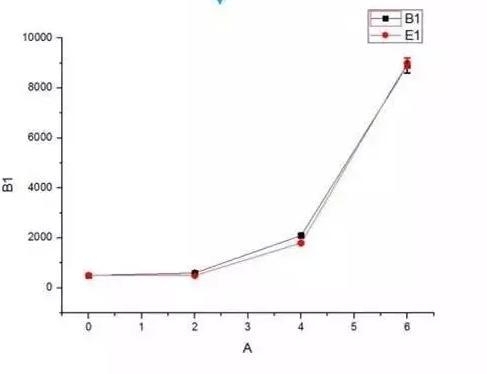

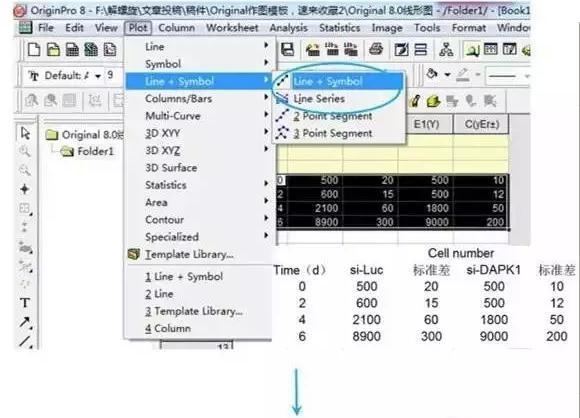

接下来，我们要做线形图了。 填写数据后选择Line+symble，得到比较原始的线形图。

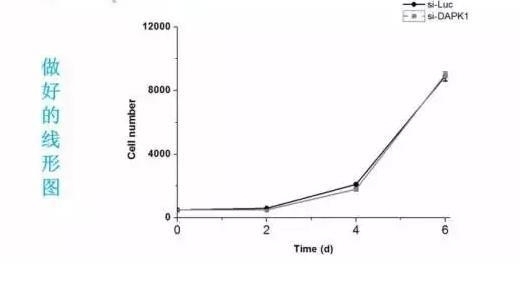

对比文献中的图，逐步美观，主要经历修改横纵坐标、修改图标等步骤。并把做好的线形图，存储为模板，用来制作剩余的7张线形图。

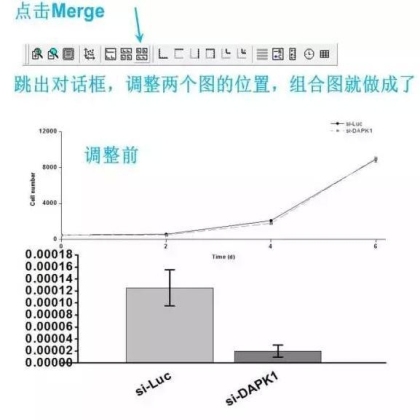

接下来，柱形图和线形图，如何组合到一起？图的组合方法很多，比如在PS中处理。今天告诉大家一个在Oringin软件中就能解决的方法。

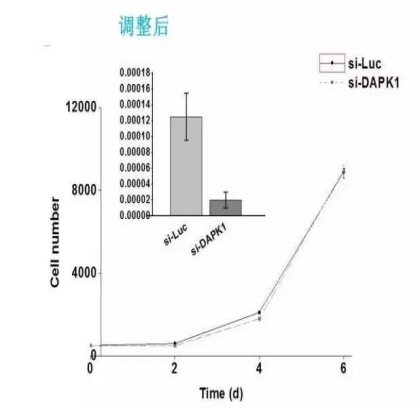

以上我们成功做成了线形图和柱形图的组合图，大家如果研究基因敲减或者过表达，想把qPCR验证基因敲减或过表达的效率，以及MTT验证细胞增殖的结果摆在一起，不妨试试今天的方法。
